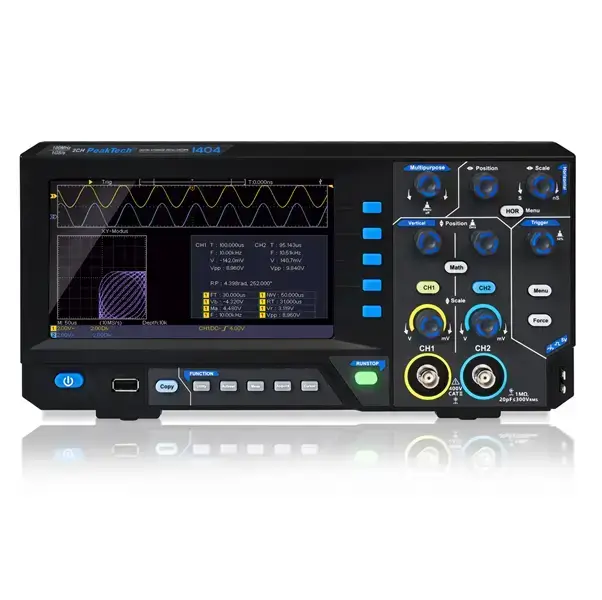

Descripción del producto

Desarrollada especialmente para el sector de la enseñanza y los aficionados, esta nueva serie de osciloscopios digitales de almacenamiento completo ofrece la mejor relación calidad-precio posible sin tener que renunciar a la funcionalidad ni a las características técnicas. Ya sea el Autoset y el Autoscale, las funciones de medición matemáticas, el modo FFT, Cursor o XY e incluso una función de zoom, todas las funciones estándar del mercado están ya integradas en esta serie. El almacenamiento de datos de las formas de onda es interno con memoria para 16 formas de onda o externo en una memoria USB en formato TXT, CSV o BIN, que puede leerse con el software incluido. Las configuraciones también se pueden guardar internamente o se pueden guardar externamente capturas de pantalla de la pantalla. La visualización de las formas de onda puede lograrse de forma rápida y sencilla a través de la función Autoset, a través de AutoScale las formas de onda medidas pueden visualizarse de forma aún más precisa según las necesidades, aunque estos ajustes también pueden realizarse, por supuesto, de forma completamente manual a través del control de teclas.

Especificaciones

Sampling 1 CH: 1 GS/s

Sampling 2 CH: 500 MS/s

Banda ancha: 100 MHz

Canales: 2 CH

Diagonal de la pantalla (TFT): 17,5 cm (7")

Escala hor. min.: 2 ns/div

Escala hor. máx.: 1000 s/div

Profundidad de la memoria: 10.000 Puntos

Resolución: 800 x 480 Pixel

Tensión de red: 110/240 V AC; 50/60 Hz

Tiempo de subida: < 3.5 ns

Tipo de pantalla: TFT color

USB: ■

Vert. Escala min.: 2 mV/div

Vert. Escala máx.: 5 V/div

Vert. resolución: 8 Bit

Características técnicas

Osciloscopio de 2 canales de 100 MHz con velocidad de muestreo de 1 GS/s

Pantalla TFT en color de 17,5 cm (7") con 800 x 480 píxeles

Conexión de dispositivos USB para la transmisión de datos en tiempo real

Conexión de host USB para soportes de datos USB externos

Diseño de carcasa práctico y plano con asa de transporte

Función de autoajuste para facilitar el manejo

Duración de la grabación de un máximo de 10.000 puntos

Modos de medición automáticos, modo XY y función FFT

Seguridad: EN 61010-1; CAT II 400V

Accesorios: Cable USB, CD de software para Windows, cable de red, sondas e instrucciones de uso
